1 產品概述

SC-GP-IR4G無線紅外抄表終端是上海數采物聯網科技有限公司推出的一款基于紅外通訊，4G無線傳輸，直流寬電壓供電的通用電表燃?xì)獗沓斫K端，可采集國網電表的電能數據、電壓、電流、功率因數等電參數數據。

紅外抄表原理簡介：紅外光電探頭通過紅外光口定時讀取智能電表的參數信息并上傳。紅外抄表器具有紅外信號調制與解調的功能，將二進制數字信號調制成38KHz 頻率的脈沖序列，并驅動紅外發射二極管以紅外光脈沖的形式發送出去；收發器將接收到的光脈轉換成電信號，再經過放大、濾波等處理后送給解調電路進行解調，還原為二進制數字信號,經過報文解析后，按照指定格式（如json）發送至服務器。

無線紅外抄表終端支持采用4G/NB-IOT/LoRa通信方式，大大簡化現場部署時間和降低施工費用。本終端支持各種具備紅外通信接口的電表、燃?xì)獗淼葍x表的抄表場景，適用于電能表數據采集、智慧城市數據采集、電力監控?cái)?shù)據采集、節能減排數據監控系統數據采集、能耗監控系統數據采集、光伏系統數據采集、智能監控?cái)?shù)據采集、機器人數據采集、智慧安防系統數據采集、云平臺系統數據采集；電能表校驗檢驗測試臺;特別適合光伏發電系統電能抄表和供電局國網電表總表鉛封完全封閉狀態，不可開啟任何封印的情況的抄表。

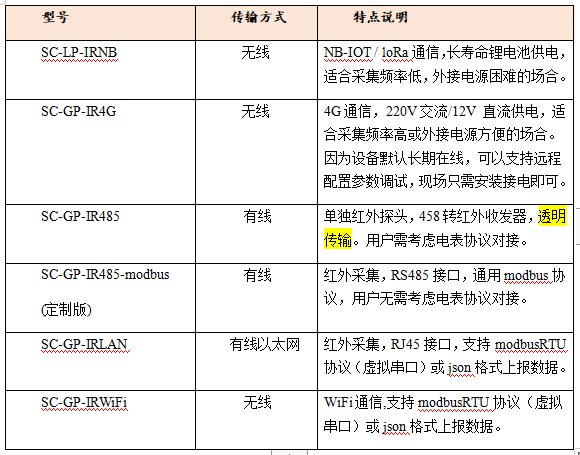

2 訂貨規格與選型

3 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務！?。?/span>( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

4 執行標準

《Q/GDW 1365—2013 智能電能表信息交換安全認證技術規范》     國網標準

《多功能電能表通信協議 DLT645-2007》   國標

《三相智能電能表型式規范 Q/GDW1356-2013》  國網標準

5 產品特性參數

5.1 采集特性

l 紅外載波頻率：38 kHz

l 通信波特率：1200~115200 bps，根據電能表通信參數自適應

l 紅外通信距離：≤10米

l 通信角度：≤15度

l 紅外通信協議：符合IEC62056-21(IEC1107)和DL/T-645 1997和2007標準，支持modbus協議。

5.2 電氣特性

l 供電方式：12V 直流供電 （電源接口：DC5.5*2.1mm 母頭插座，內正外負）

l 工作功耗：小于5W

5.3 通信特性

無線傳輸方式：4G/NB-IOT/LoRa/WiFi

通信協議：MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他協議

數據轉發：任意公網服務器

服務器中心數量：最多可支持同時向7個云服務器同時上報數據。

心跳包：支持自定義心跳包，可設置為信號強度。

注冊包：支持自定義注冊包，可設置為IMEI碼。

定位：支持LBS基站定位，方便查詢?cè)O(shè)備位置。

5.4 結構特性

天線類型：吸盤式或膠棒式外置天線(可選內置天線)

l 材質：ABS塑料（外殼）

l 主體防護等級：IP64

l 主體安裝方式：粘貼安裝

5.5 工作環境

l 溫度-30°C～75°C，濕度0～95%

6 產品核心優勢

u 安裝簡單，快速部署，助力物聯網項目快速落地

u 支持自定義注冊包和心跳包，方便平臺區分設備。

u 支持任意物聯網云平臺和組態軟件，提供數據協議對接

u 支持阿里云、百度天工、OneNet、騰訊云主流云平臺

u 支持外接多路傳感器

u 非侵入式采集，不影響設備正常工作

u 支持遠程配置參數，FOTA遠程升級，最大限度減少現場施工維護的人員成本

7 數據上報通信協議

7.1 協議解析說明

UDP/TCP/MQTT/HTTP等多種推送方式，用戶接收數據需提供云端服務器公網IP地址和端口號。

JSON格式數據報文示例：

{"Energy":3456.71,"ID":"868956048640233"}

報文解析：

{

"Energy": 3456.71, //總電能，單位度

"ID": "860344048491162" //設備ID

}

多參數采集版本數據格式：

{

"Fflat": 0, //正向平電量

"Fpeak": 28.91, //正向峰電量

"Fsharp": 105.6, //正向尖電量

"Ftotal": 105.15, //正向總電量

"Fvalley": 23.29, //正向谷電量

"ID": "865650045071202", //無線紅外抄表器ID

"Rflat": 0, //反向平電量

"Rpeak": 0, //反向峰電量

"Rsharp": 0, //反向尖電量

"Rtotal": 0, //反向總電量

"Rvalley": 0, //反向谷平電量

"actPower": 13.715, //總有功功率

"actPowerA": 4.524, //A相有功功率

"actPowerB": 0, //B相有功功率

"actPowerC": 9.191, //C相有功功率

"currentA": 40, //A相電流

"currentB": 70, //B相電流

"currentC": 50, //C相電流

"fac": 0.414, // 總功率因數

"facA": 0.707, // A相功率因數

"facB": 0, //B相功率因數

"facC": 0.707, //C相功率因數

"lastMRtotal": 0, //上月反向總電量

"lastMtotal": 0, //上月正向總電量

"reactPower": 13.715, //總無功功率

"reactPowerA": 4.524, //A相無功功率

"reactPowerB": 0, //B相無功功率

"reactPowerC": 9.191, //C相無功功率

"volA": 210, //A相電壓

"volB": 221, //B相電壓

"volC": 217 //C相電壓

}

7.2 協議接收測試

可采用網絡調試助手NetAssist進行接收測試。

7.3 協議定制

如需定制其他通信協議，可聯系業務人員溝通。

8 平臺對接

8.1 默認平臺

產品出廠默認連接我司指定開放工業物聯網平臺，平臺界面如下：

                                       電腦端瀏覽器界面

手機端微信訪問界面

8.2 用戶指定平臺

以阿里云平臺對接為例，用戶在阿里云物聯網平臺創建產品和添加設備后，用戶需提供一個三元組：{ProductKey , DeviceName , DeviceSecret }和要發布的MQTT主題。

例如三元組的值分別為：

ProductKey = b0FMK1Ga5cp

DeviceName = 862991419835241

DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q

以OneNet平臺對接為例，用戶在中移動OneNet平臺創建產品和添加設備后，用戶需提供產品ID和和設備注冊碼。

例如：

ID：332590

注冊碼：DGRUa7Vr9KYGunwJ

9 應用案例

外接電源方式

10 安裝注意事項

1）安裝教程請參考鏈接：https://jingyan.baidu.com/article/a65957f4bf778565e77f9b47.html

或百度搜索關鍵詞：國網電能表通過紅外采集實現非接觸遠程抄表方案

2）紅外發射接收孔對準需要采集通訊的紅外設備即可進行通訊，通訊過程中請確保通訊距離及傾斜角度在技術要求之內，否則會嚴重影響通訊效果。

3）本產品內置SIM卡，每年流量費根據上報數據頻率約10~20元。也可采用用戶自己的SIM卡，需提前確認。
